Заказчик: Филиал Уфимского государственного нефтяного технического университета в г. Салавате.

Введен в эксплуатацию: 2013 г.

Учебный cтенд предназначен для изучения студентами принципов действия современных приборов измерения уровня, применяемых в нефтеперерабатывающей промышленности, освоения методов их настройки, диагностики, калибровки и поверки.

Стенд предназначен для эксплуатации в помещениях со следующими условиями:

  • температура от +18 ºС до +25 ºС;
  • относительная влажность от 20 % до 80 % (без конденсации).

В состав стенда входят:

  • приборная стойка с установленными на ней датчиками уровня;
  • АРМ (автоматизированное рабочее место) на базе персонального компьютера с, программным обеспечением «FieldMate» и HART/USB –модемом;
  • рабочий стол;
  • стол для персонального компьютера;
  • приборный щит, установленный над рабочим столом;
  • набор грузов для буйкового уровнемера.

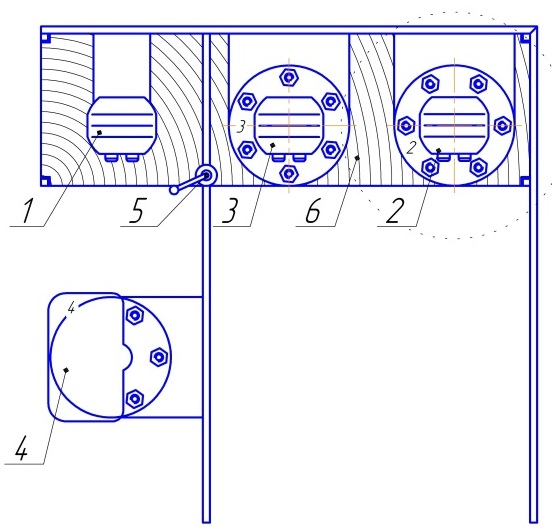

 Приборная стойка представляет собой металлическую конструкцию, на которой установлены следующие датчики уровня:Приборная стойка датчиков уровня

1 - сигнализатор уровня VEGASWING 63,

2 - радарный уровнемер VEGAPULS 62,

3 - волноводный уровнемер VEGAFLEX 63,

4 - буйковый уровнемер BW 25.

5 - ручка ручного привода изменения уровня платформы

6 - передвижная платформа



Приборная стойка оснащена передвижной платформой для имитации уровня рабочей среды. Визуальное определение положения платформы производится по шкале линейки, имеющейся на приборной стойке.

Приборный щит выполнен в виде металлического электрошкафа, на лицевой панели которого размещены элементы переключения режимов работы стенда и световые индикаторы. Внутри приборного щита находится блок питания =24 В и оборудование для защиты цепей питания и распределения питания ~220 В и =24 В. Над лицевой панелью щита располагается светильник местного освещения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение и мощность:

Напряжение питания: ~ В, 50Гц.

Потребляемая мощность: не более 1 кВт.

Описание датчиков уровня

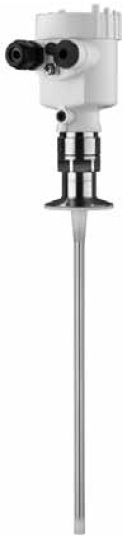

1. Волноводный уровнемер VEGAFLEXВолноводный уровнемер

Область применения

Уровнемер VEGAFLEX 63 предназначен для непрерывного измерения уровня жидкостей практически в любой отрасли промышленности. Уровнемер может применяться на агрессивных и коррозионных жидкостях, а также на жидкостях в пищевой и фармацевтической промышленности.

Принцип действия

Высокочастотные микроволновые импульсы направляются вдоль зонда в виде троса или стержня и отражаются от поверхности продукта. Время от передачи до приема сигнала пропорционально уровню продукта в емкости.

Преимущества:

  • пуск в эксплуатацию без настройки;
  • независимость от свойств продукта;
  • нечувствительность к пыли, парам, налипанию и конденсату;
  • хорошая очищаемость и высокая химическая стойкость;
  • высокая точность измерения.

Технические характеристики:

  • область применения: жидкости;
  • диапазон измерения: трос – до 32 м, стержень – до 4 м;
  • температура процесса: – 40 ... +150 °С;
  • давление процесса:       –0,5 ... +16 бар (-50 ... +1600 кПа);
  • точность измерения:     +/– 3 мм;
  • питание: 14 – 36 В постоянного тока.

На стенде установлен уровнемер VEGAFLEX 63 следующего исполнения:

  • тип чувствительного зонда – стержень 110 мм с изоляцией PFA;
  • длина стержня – 1000 мм;
  • выходной сигнал 4…20 мА/ HART;
  • встроенный модуль настройки и индикации PLISCOM.

Настройка уровнемера и отображение его показаний может производиться следующими способами:

  • посредством модуля индикации и настройки PLISCOM;
  • с помощью персонального компьютера через программное обеспечение «Мастер управления устройствами» FieldMate с помощью HART –модема.

Подробное описание датчиков VEGAFLEX 63 изложено в документе «Руководство по эксплуатации. VEGAFLEX 63» 31844-UK-100608.

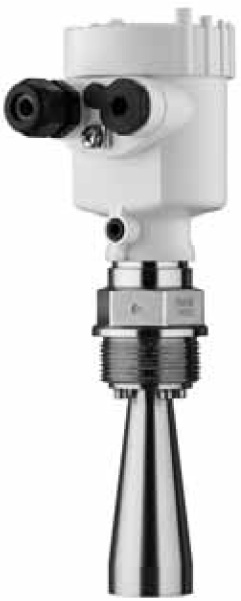

2. Радарный уровнемер VEGAPULS 62Радарный уровнемер

Область применения

Радарный уровнемер VEGAPULS 62 с частотой излучения приблизительно 26 ГГц (диапазон K) предназначен для непрерывного измерения уровня.

Имеются различные исполнения VEGAPULS 62 для применения в различных условиях.

Исполнение с резьбовым присоединением и рупорной антенной n 40 мм предназначено для применения на небольших резервуарах и технологических емкостях практически с любыми продуктами.

Исполнение с фланцем и рупорной антенной n 48 … 95 мм применяется для измерения уровня растворителей, углеводородов и горючих жидкостей в резервуарах и технологических емкостях при сложных рабочих условиях.

Исполнение с параболической антенной обеспечивает точное измерения уровня продуктов с малым значением диэлектрической постоянной.

Исполнение электроники с повышенной чувствительностью позволяет применять VEGAPULS 62 на продуктах с плохими отражательными свойствами или с низким значением диэлектрической постоянной er.

Принцип действия

Антенна радарного датчика излучает короткие радарные импульсы длительностью прибл. 1 нс и принимает их в виде эхо- сигналов, отраженных от поверхности продукта. Время прохождения радарного импульса от излучения до приема пропорционально расстоянию до поверхности продукта, т.е. уровню. Определенный таким образом уровень преобразуется в соответствующий выходной сигнал и выдается в виде измеренного значения.

Преимущества:

  • бесконтактное измерение;
  • простота монтажа;
  • нет износа и не требуется обслуживание;
  • независимость от давления, температуры, газа и пыли;
  • высокая точность измерения.

Технические характеристики:

  • область применения: жидкости;
  • диапазон измерения: макс. до 35 м;
  • температура процесса: – 200 ... +400 °С;
  • давление процесса:       –1 ... +160 бар (-100 ... +16000 кПа);
  • точность измерения:     +/– 2 мм;
  • минимальное расстояние от края антенны до измеряемой среды – 50 мм;
  • питание: 9,6 – 36 В постоянного тока, двухпроводная система электроники с подачей питания и передачей измеренных значений по одному и тому же кабелю.

На стенде установлен уровнемер VEGAPULS 62 следующего исполнения:

  • рупорная антенна 40 мм;
  • диапазон измерений – до 35 м;
  • выходной сигнал 4…20 мА/ HART.

Настройка уровнемера и отображение его показаний может производиться следующими способами:

  • с помощью персонального компьютера через программное обеспечение «Мастер управления устройствами» FieldMate с помощью HART-модема.

Подробное описание датчиков VEGAPULS 62 изложено в документе «Руководство по эксплуатации. VEGAPULS 62» 28435-RU-051121.

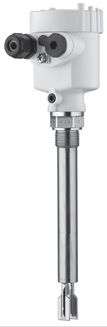

3. Сигнализатор уровня VEGASWING 63Сигнализатор уровня

Область применения

Вибрационный сигнализатор VEGASWING 63 предназначен для сигнализации предельного уровня любых жидкостей. Вибрационный сигнализатор регистрирует предельный уровень с высокой надежностью и миллиметровой точностью. Типичное применение - сигнализация максимального и минимального уровня, защита от переполнения емкостей или от сухого насосов.

Принцип измерения

Пьезопривод внутри датчика возбуждает колебания вибрирующей вилки на ее резонансной частоте. При погружении в жидкость частота колебаний вилки падает. Изменение частоты преобразуется встроенной электроникой в сигнал переключения.

Преимущества

Давление, температура, пена, вязкость и образование пузырьков не влияют на точность переключения. Для пуска прибора в эксплуатацию достаточно подключить его к питанию. Высокая степень функционального самоконтроля обеспечивает безопасную и надежную работу.

Технические характеристики:

  • плотность: > 0.45 кг/л;
  • диапазон измерения: 0,3 …6 м;
  • погрешность измерения +/-1,5% от диапазона измерений;
  • температура процесса: – 50 ... +250 °С;
  • давление процесса: –1 ... +64 бар (-100 ... +6400 кПа);
  • динамическая вязкость жидкости: 0,1 … 10000 mPa s;
  • гистерезис: приблизительно 2 мм при вертикальном монтаже;
  • напряжение питания 10…55 в пост. тока;
  • потребляемая мощность не боле 0,5 Вт.

На стенде установлен ссигнализатор уровня VEGASWING 63 следующего исполнения:

  • длина датчика – 200 мм;
  • выходной сигнал – реле 20…72 В пост. тока/ 20…250 В перем. тока, 3А.

Подробное описание датчиков VEGASWING 63 изложено в документе «Руководство по эксплуатации. Вибрационный сигнализатор предельного уровня с удлинительной трубкой для жидкостей VEGASWING 63» 29232-RU-130104.

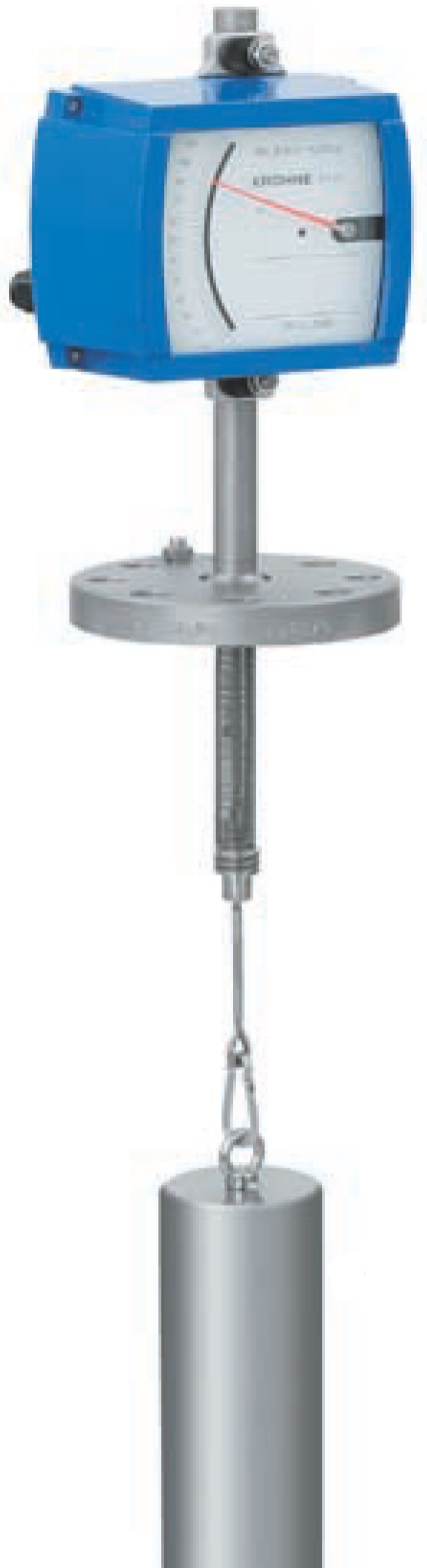

4. Буйковый уровнемер BW 25Буйковый уровнемер

Область применения

Прибор может применяться для измерения уровня различных сред, и пригоден для использования в экстремальных условиях окружающей среды.

Принцип измерения

Буйковый уровнемер BW25 работает по принципу измерения выталкивающей силы, воздействующей на тело, погруженное в жидкость. Длина тела, погруженного в жидкость (буйка), соответствует диапазону измерения уровня. Буек, подвешенный на измерительной пружине, погружен в жидкость и на него, в соответствии с законом Архимеда, воздействует выталкивающая сила, эквивалентная массе вытесненной буйком жидкости. Изменению выталкивающей силы точно соответствует изменение длины пружины, которое преобразуется при помощи магнитной системы и передается на индикатор.

Преимущества:

  • использование магнитной передачи сигнала позволяет изолировать зону индикации от рабочей зоны, которая может находиться под большим избыточным давлением;
  • модульная конструкция позволяет монтировать и демонтировать блок измерения без остановки техпроцесса.

Технические характеристики:

  • область применения: жидкости;
  • плотность: > 0.45 кг/л;
  • диапазон измерения: 0,3 …6 м;
  • погрешность измерения +/-1,5% от диапазона измерений;
  • температура процесса: – 60 ... +400 °С;
  • давление процесса: до 40 бар (4000 кПа);
  • минимальное расстояние от присоединения до жидкости: не менее 340 мм.

На стенде установлен буйковый уровнемер BW25 следующего исполнения:

  • длина буйка – 300 мм;
  • подвеска – 340 мм;
  • индикация – стрелочный индикатор;
  • диапазон измерений – 2000 мм;
  • выходной сигнал: 4…20 мА/HART.

Настройка уровнемера и отображение его показаний может производиться следующими способами:

  • с помощью персонального компьютера через программное обеспечение «Мастер управления устройствами» FieldMate с помощью HART-модема;
  • после настройки, снятие показаний возможно со шкалы прибора на его лицевой части.

Подробное описание уровнемеров BW 25 изложено в документе «Руководство по монтажу, эксплуатации и техническому обслуживанию. Уровнемеры буйковые BW25» BW25-1-00-00-00РЭ.

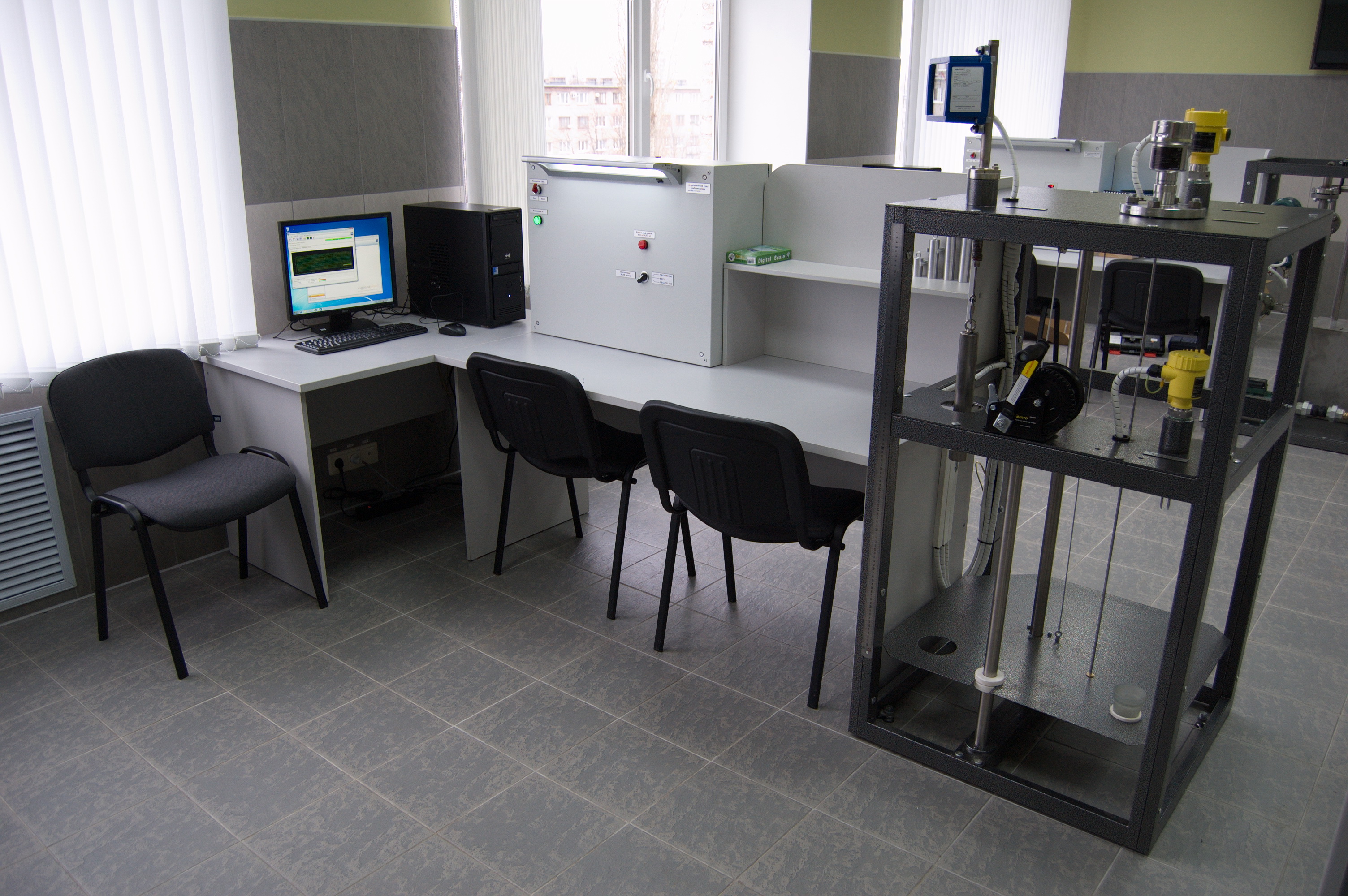

 Приборы уровня1Приборы уровня
