Заказчик: Филиал Уфимского государственного нефтяного технического университета в г. Салавате.

Введен в эксплуатацию: 2013 г.

Учебный cтенд предназначен для изучения студентами принципов действия современных вторичных приборов, применяемых в нефтеперерабатывающей промышленности, освоения методов их настройки, диагностики, калибровки и метрологической поверки.

Стенд предназначен для эксплуатации в помещениях со следующими условиями:

  • температура от +18 ºС до +25 ºС;
  • относительная влажность от 20 % до 80 % (без конденсации).

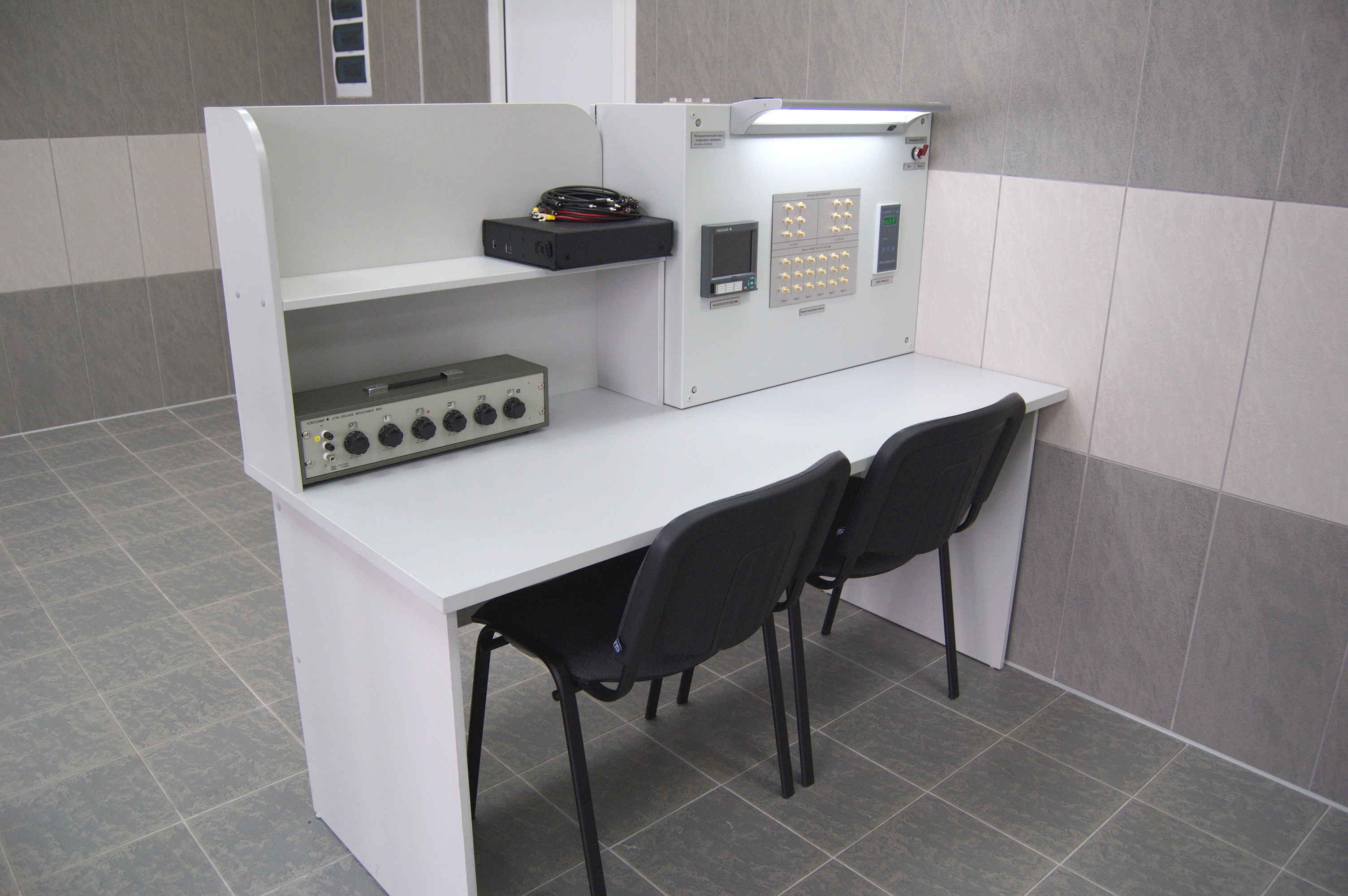

В состав стенда входят:

  • рабочий стол;
  • приборный щит, установленный над рабочим столом.

Приборный щит выполнен в виде металлического электрошкафа, на лицевой панели которого размещены элементы переключения режимов работы стенда и световые индикаторы. Над лицевой панелью щита располагается светильник местного освещения.

В щите смонтированы следующие приборы:

  • блок питания и преобразования сигналов БППС 4090/М23;
  • калибратор электрических сигналов СА71;
  • регистратор многофункциональный DAQSTATION DX1006;
  • магазин сопротивлений 2793 01;
  • контактная панель.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение и мощность:

Напряжение питания: ~ В, 50Гц.

Потребляемая мощность: не более 1 кВт.

Описание приборов измерения

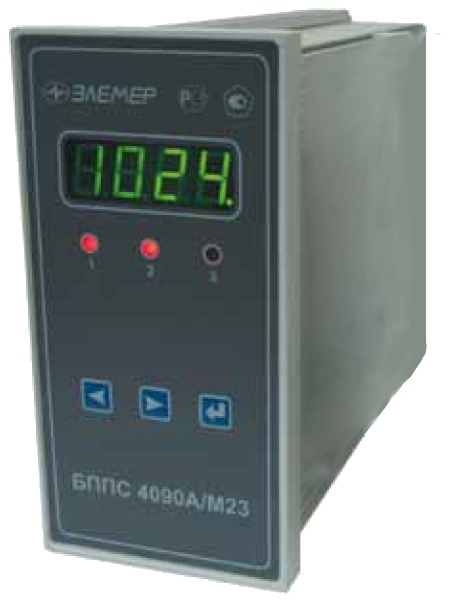

1. Блок питания и преобразования сигналов БППС 4090/М23Блок питания и преобразования сигналов

Область применения

Блок питания и преобразования сигналов БППС 4090/М23 предназначен для:

  • питания стабилизированным напряжением измерительных преобразователей;
  • измерения сигналов от датчиков температуры (ТС, ТП) и датчиков с унифицированными выходными сигналами;
  • преобразования входных сигналов в сигналы постоянного тока 0...5, 0...20, 4...20 мА;
  • регулирования технологических процессов.

Основные характеристики

  • 1 универсальный входной канал (ТС, ТП, ток, напряжение);
  • 2 канала токового выхода 0...5, 0...20, 4...20 мА;
  • 3 уставки, 3 реле;
  • конфигурирование с клавиатуры на лицевой панели или с ПК по интерфейсу RS‑232/485;
  • электромагнитная совместимость — III-А, IV-В;
  • щитовой монтаж;
  • варианты исполнения – общепромышленное, Ex ([Exia]IIC);
  • гарантийный срок эксплуатации — 5 лет.

Отображение сигналов тока идущих с прибора может производиться следующими способами:

  • с помощью калибратора электрических сигналов СА71;
  • с помощью регистратора многофункционального DAQSTATION DX1006.

Подробное описание блока питания и преобразования сигналов БППС 4090/М23 изложено в документе «Руководство по эксплуатации. Блоки питания и преобразования сигналов БППС 4090/М23, БППС 4090/М24» НКГЖ.411618.012РЭ

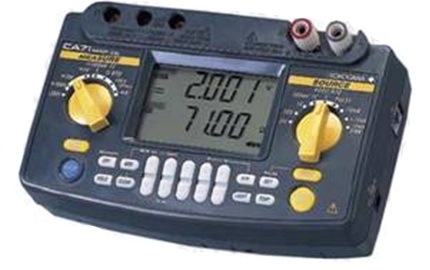

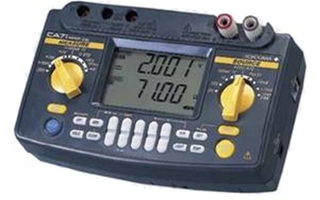

2. Калибратор электрических сигналов СА71Калибратор электрических сигналов

Область применения

Калибратор электрических сигналов СА71 предназначен для реализации измерительных и генераторных функций для проведения калибровки и проверки оборудования при его обслуживании.

Калибратор может одновременного служить источником и измерять напряжение, ток, сопротивление, сигналы с термопар, термометров сопротивления, а также генерировать и измерять частотный и или импульсный сигналы.

Основные функции калибратора СА 71:

  • одновременное и независимое генерирование и измерение DC напряжения, тока, сопротивления, температуры (измерение и имитация сигналов с термопары или термосопротивления);
  • одновременное и независимое генерирование частотного и импульсного сигналов;
  • выход 24В пост. тока для питания полевого датчика;
  • функция имитации полевого датчика (имитация потребителя энергии с поддержанием заданного значения тока);
  • функция пошагового изменения сигнала (до 15 шагов);
  • функция качания;
  • функция пропорционального выхода;
  • измерение переменного напряжения (в том числе - сетевого);
  • интерфейс RS232C для программирования, обмена данными с компьютером и печати на принтер;
  • возможность программирования цикла операций;
  • может работать от батареек AA-класса и Ni-Cd батарей.

Отображение сигналов идущих с прибора может производиться следующими способами:

  • с помощью самого калибратора СА71;
  • с помощью регистратора многофункционального DAQSTATION DX1006.

Подробная информация по работе с калибратором электрических сигналов CA 71 изложена в документе «Руководство пользователя. Портативные калибраторы HANDYCALМодель CA51/71» IM CA71-R.

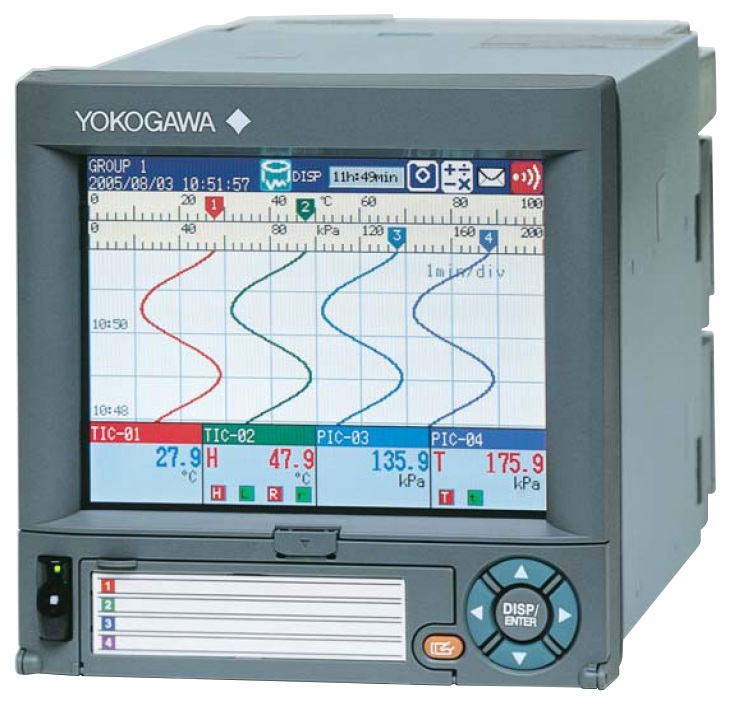

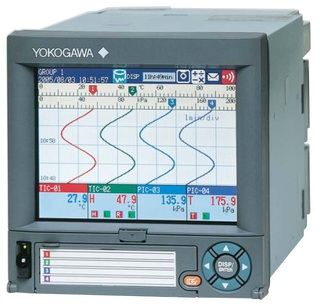

3. Регистратор многофункциональный DAQSTATION DX1006Регистратор многофункциональный

Область применения

Регистратор многофункциональный DAQSTATION серий DX1006 предназначен для измерений сигналов напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также для регистрации и хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.

Регистратор многофункциональный DAQSTATION применяется в составе измерительных систем, используемых для автоматизации технологических процессов различных отраслей промышленности.

Некоторые технические характеристики:

  • число входных каналов: 6;
  • ток (через шунтирующее сопротивление);
  • термопара (12 типов), включая ХК(L);
  • терморезистор (Pt100, Сu10, Cu25, 50М, 100П);
  • дискретный сигнал;
  • импульсный вход;
  • пределы измерений программируются на самой станции или через компьютер;
  • интервал опроса: 25 и 125мс;
  • встроенные математические функции (до 60 каналов вычислений, арифметические, логические и дифференциальные функции);
  • цветной жидкокристаллический дисплей;
  • активная TFT матрица 5,5";
  • большой набор вариантов отображения данных: тренды, столбиковые диаграммы, круговые диаграммы, цифровое отображение, различные комбинации;
  • интерфейссвязи: Ethernet (10BASE-T);
  • опционально: 2 порта USB-Ports для внешнего запоминающего устройства, клавиатуры;
  • исполнение IP65;
  • отображение данных: отображение данных на экране компьютера, используя только Internet Explorer;
  • русификация: поддерживается русский язык интерфейса, российские градуировки термопар и термопреобразователей сопротивления;
  • напряжение питания: 90-250 VAC;
  • дополнительные опции: реле аварийных сигналов, реле системной ошибки, математика, выход VGA, входы дистанционного управления, инфракрасный интерфейс.

Подробная информация по работе с регистратором многофункциональным DAQSTATION DX1006 изложена в документе «Руководство пользователя. DAQSTATION DX1000/ DX1000N Модель DX1002/ DX1004/ DX1006/ DX1012/ DX1002N/ DX1004N/ DX1006N/ DX1012N» IM 04L41B01-01R.

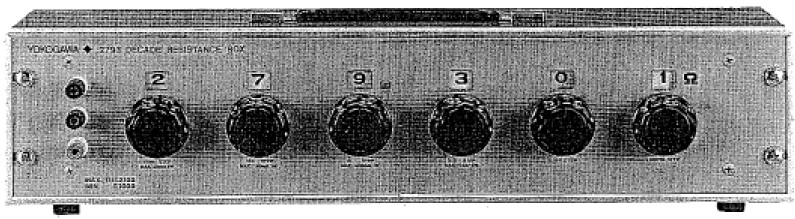

4. Магазин сопротивлений 2793 01Магазин сопротивлений

Область применения

При помощи магазина сопротивлений 2793 01 в цепь гальванического тока вводят сопротивление величиной от 0,1 Ом до 1111,210 Ом.

Некоторые характеристики:

  • диапазон сопротивлений: от 0,100 до 1111,210 Ом;
  • состав наборных дисков: 0,001 Ом × 10 + 0,01 Ом × 10 +0,1 Ом × 11 + 1 Ом × 10 +
    + 10 Ом × 10 + 100 Ом x 10;
  • разрешение: 0,001Ом;
  • погрешность: ±(0,01% + 2 мОм) (При температуре 23 ± 2°C, влажности от 45 до 75%);
  • входная мощность: Максимум 0,1 Вт;
  • максимально допустимая мощность : 0,25 Вт на один шаг;
  • мощность в пределах 1 Вт для всего прибора;
  • рост температуры: Менее 30°C при максимальном номинале мощности;
  • максимально допустимый ток:

-    шаг 100 Ом : 50 мА,

-    шаг 10 Ом : 150 мА,

-    шаг 1 Ом: 500 мА,

-    шаг 0,.1 Ом : 1,5 А;

  • сопротивление изоляции: Более 500 МОМ (500 В пост. тока) между панелью и схемой;
  • электрическая прочность диэлектрика: 1000 В перемен. тока в течение 1 минуты между панелью и схемой.

Подробная информация по работе с магазином сопротивлений 2793 01 изложена в документе «Руководство пользователя. 2793 (279301, 279303) Магазин сопротивлений» IM 2793-01R.

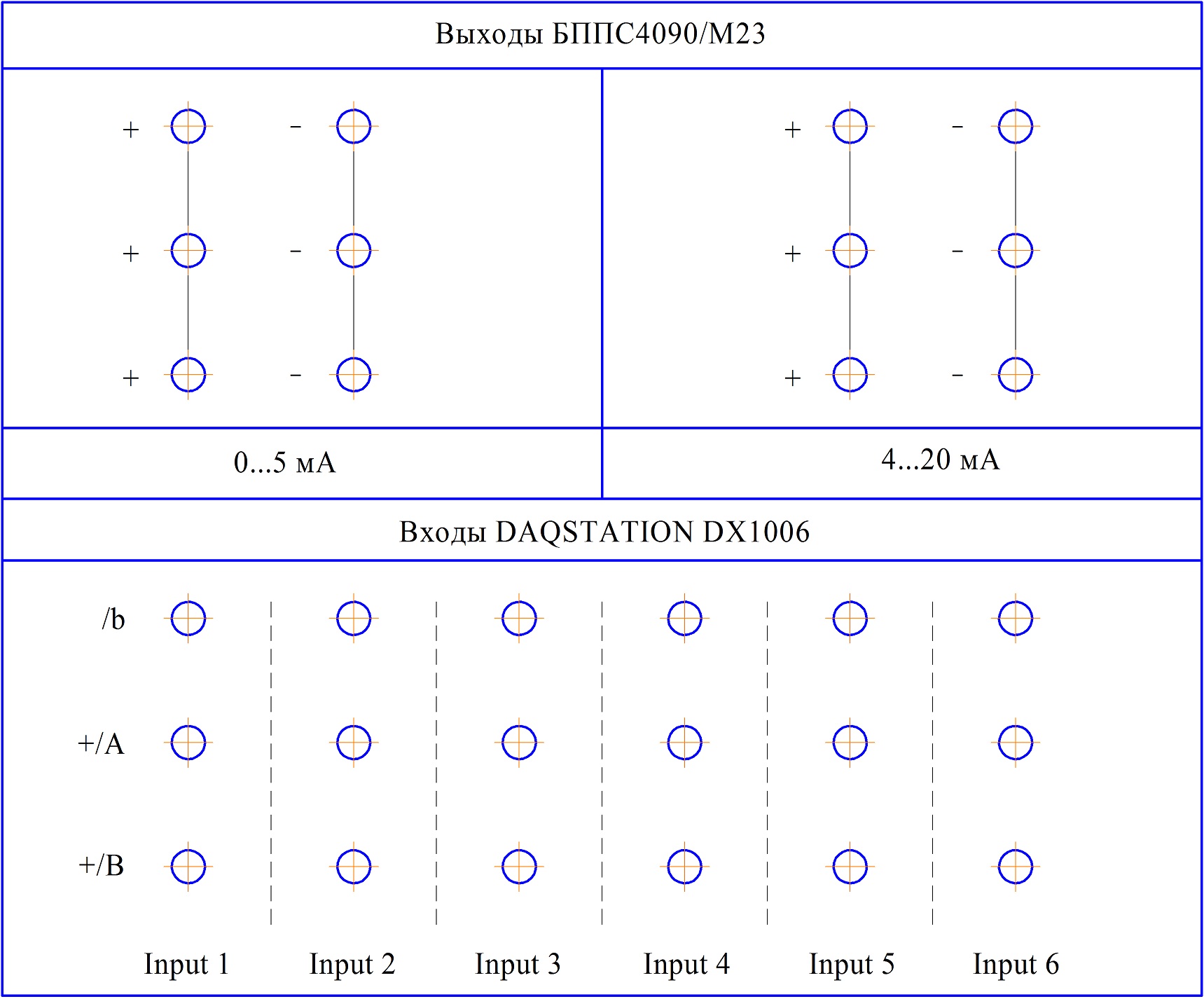

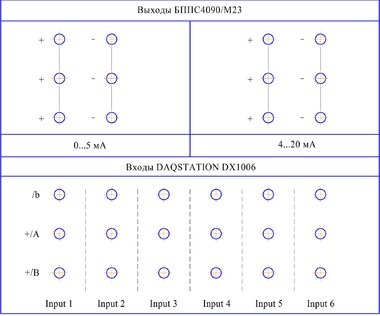

5. Коммутационная панельКоммутационная панель

Назначение панели

Коммутационная панель предназначена для ручной коммутации электрических цепей с помощью соединительных проводов с наконечниками, и создания различных контуров электрических цепей.

Некоторые характеристики:

Контактная панель разделена на две зоны, зону выходов БППС 4090/М23 и зону входов DAQSTATION DX1006.

В зону выходов поступают сигналы с источника сигналов БППС 4090/М23:

  • сигнал постоянного тока величиной 0…5 мА, с погрешностью ±5%;
  • сигнал постоянного тока величиной 4…40 мА, с погрешностью ±5%.

Из зоны входов сигналы уходят в измеритель сигналов DAQSTATION DX1006 имеющий шесть независимых входных каналов.

Возле всех клемм и клеммных групп на контактной панели имеются соответствующие поясняющие таблички.

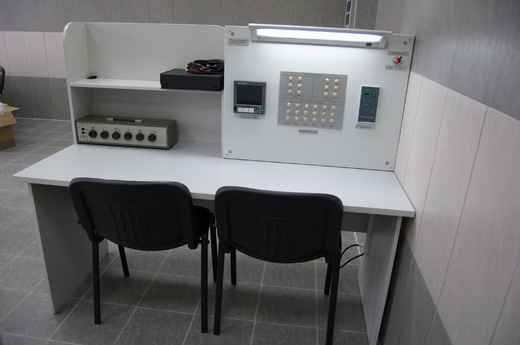

 Вторичные приборыВторичные приборы 2
