ООО ИПФ АСУПРОМ

Заказчик: Филиал Уфимского государственного нефтяного технического университета в г. Салавате.

Введен в эксплуатацию: 2010 г.

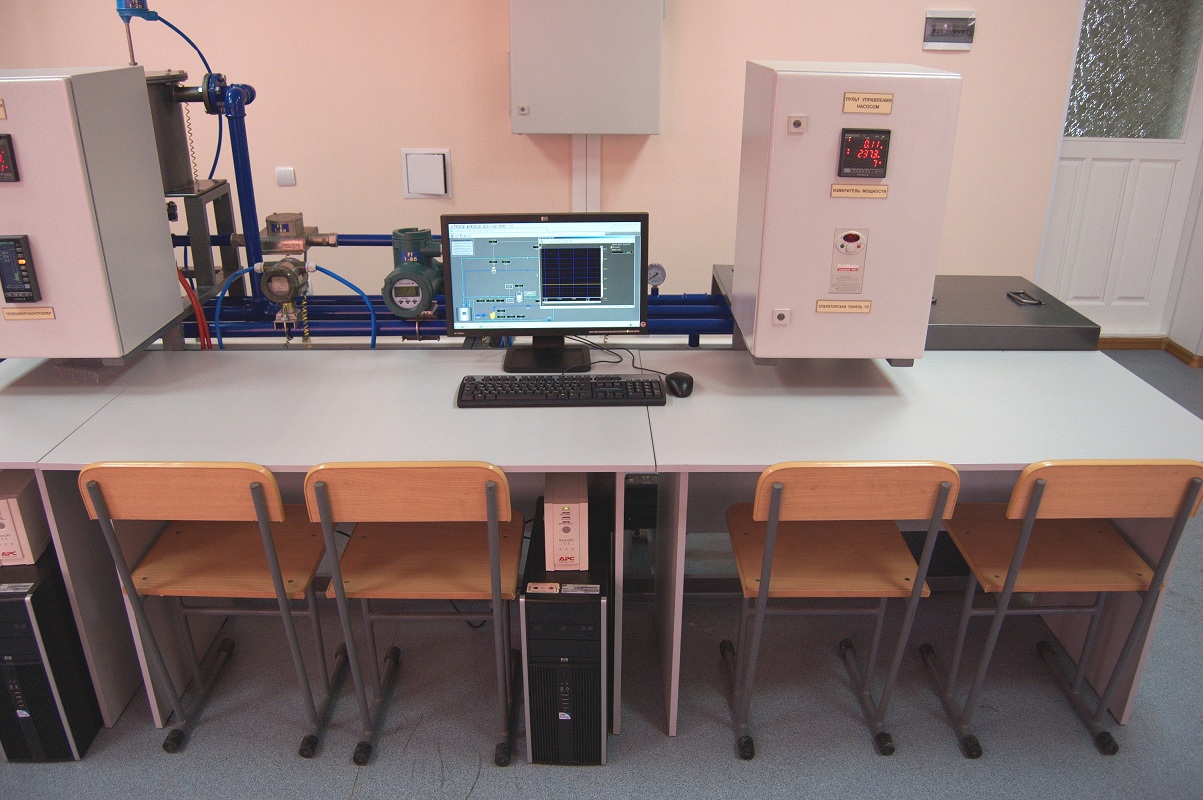

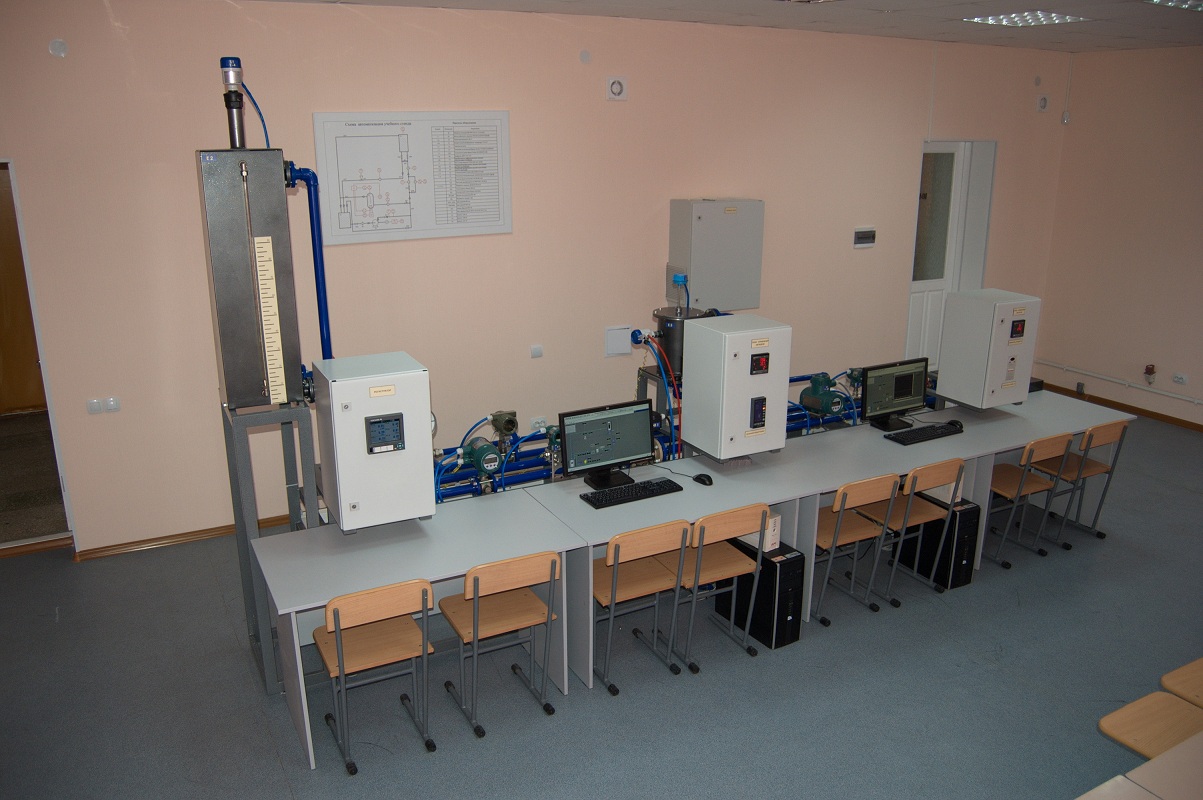

 Описание учебного комплекса

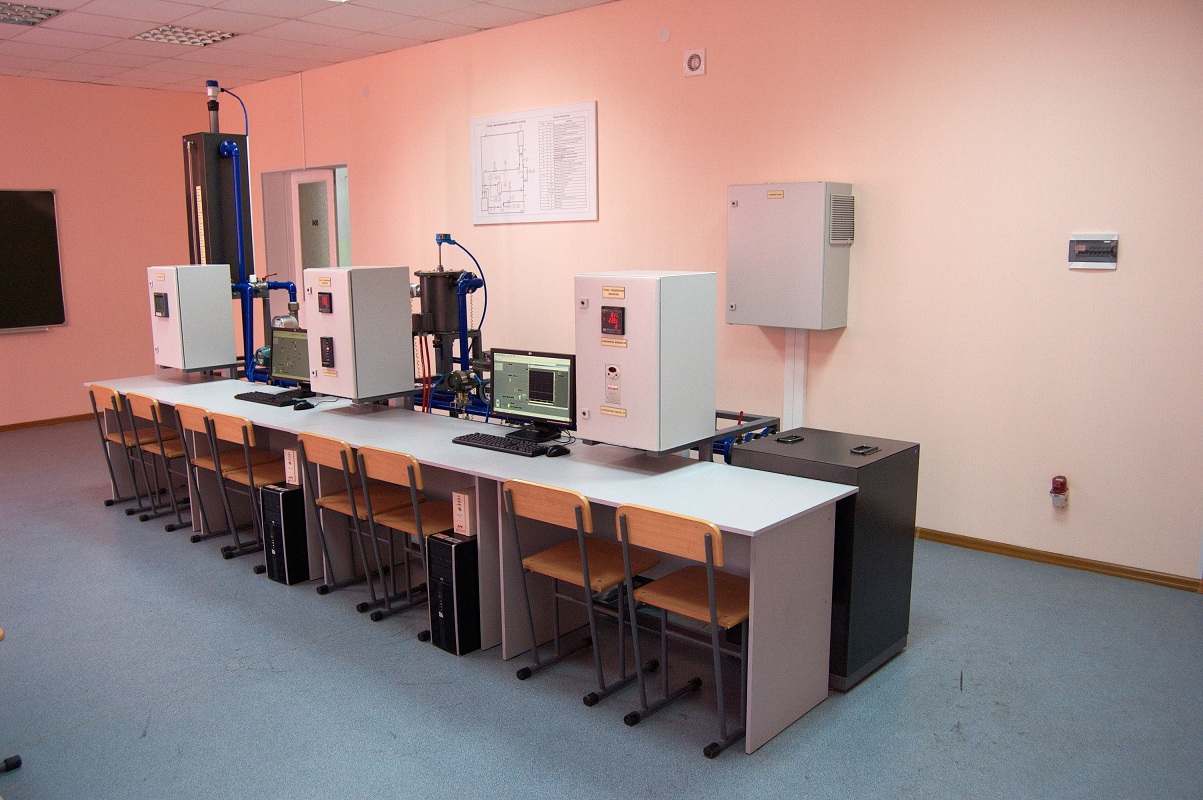

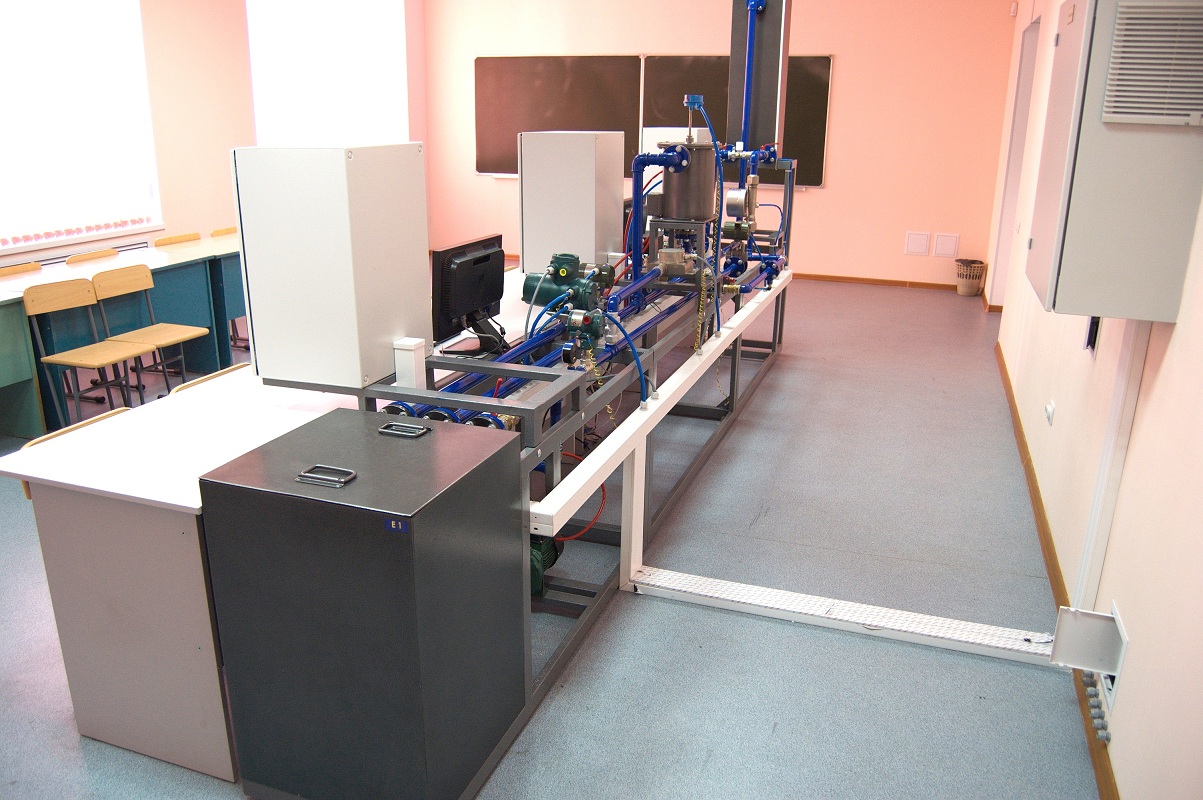

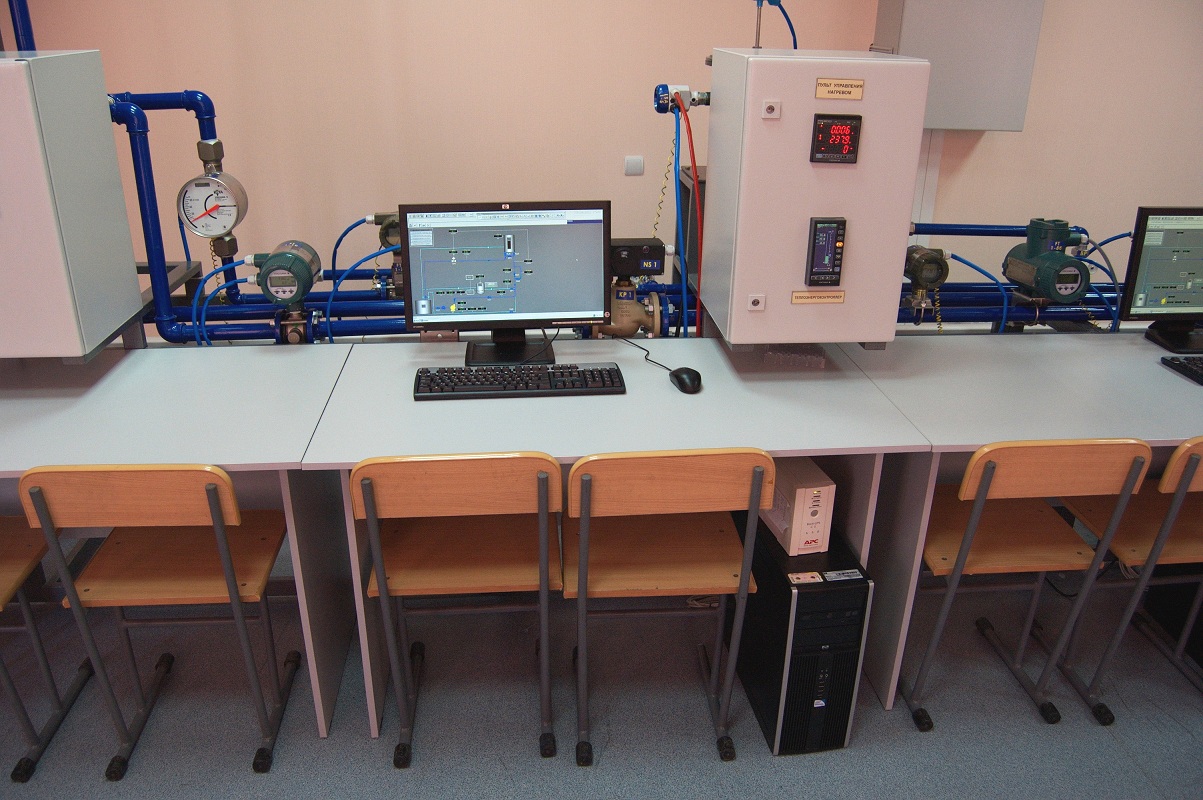

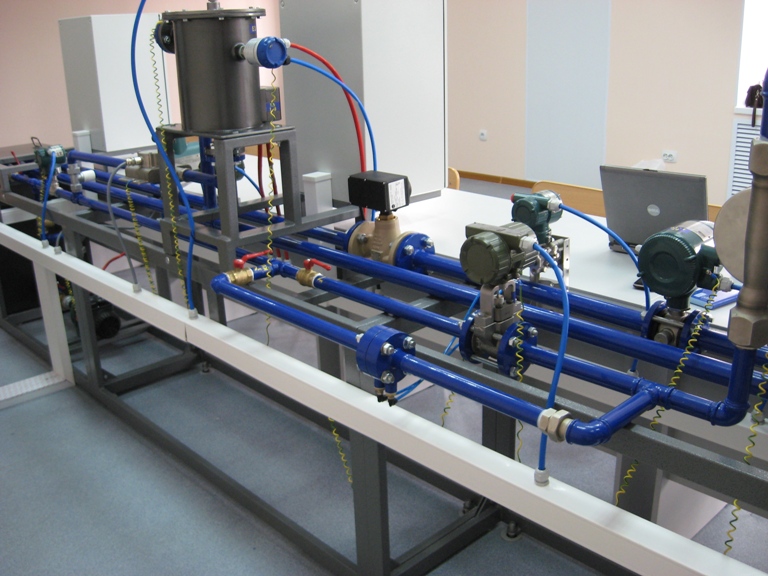

Учебный комплекс предназначен для проведения лабораторных работ по курсу «Автоматизация технологических процессов и производств». Учебный комплекс выполнен на базе РСУ Centum CS3000 и состоит из технологического стенда и программно- технического комплекса РСУ. Технологический комплекс разработан и изготовлен ООО ИПФ «АСУПРОМ» и представляет собой модель технологической установки, включающей в себя следующее оборудование:

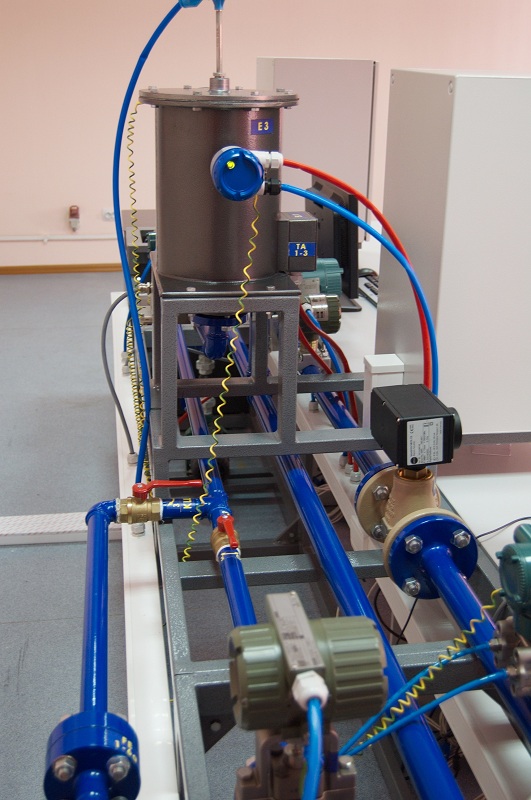

  • технологические емкости (3 шт.);

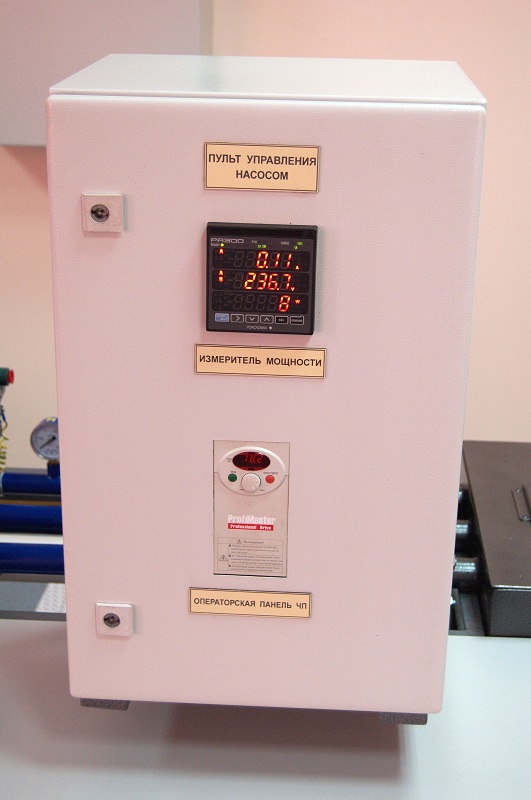

  • насос, управляемый частотным преобразователем;
  • датчики давления и температуры;

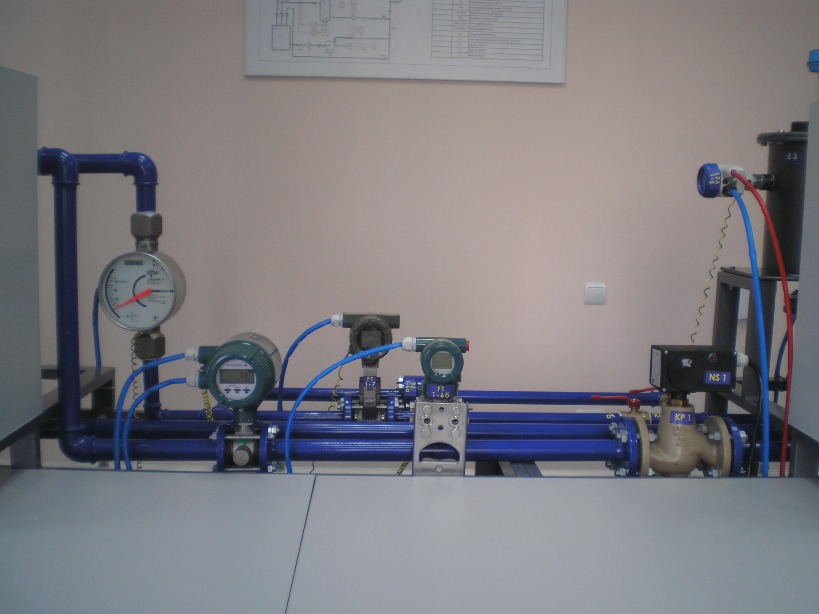

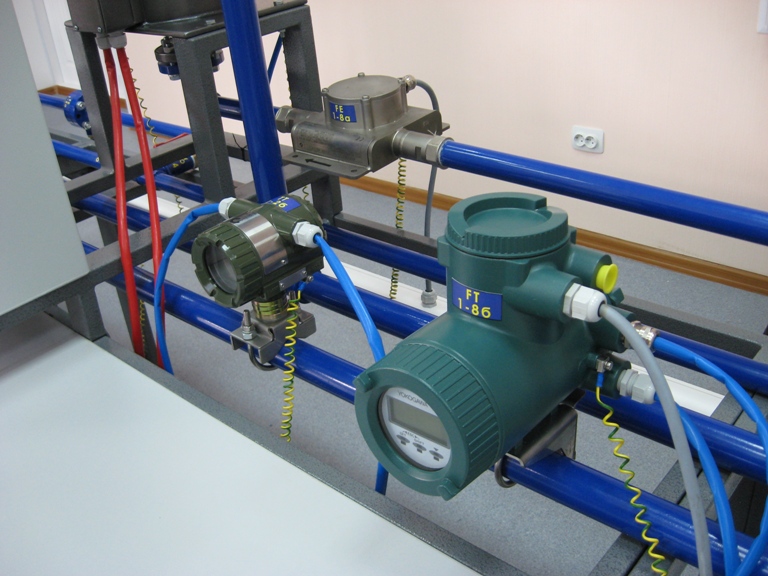

  • расходомеры (массовый, вихревой, электромагнитный, ротаметр);
  • нагреватель;
  • регулирующий клапан с электроприводом;
  • ультразвуковой уровнемер;

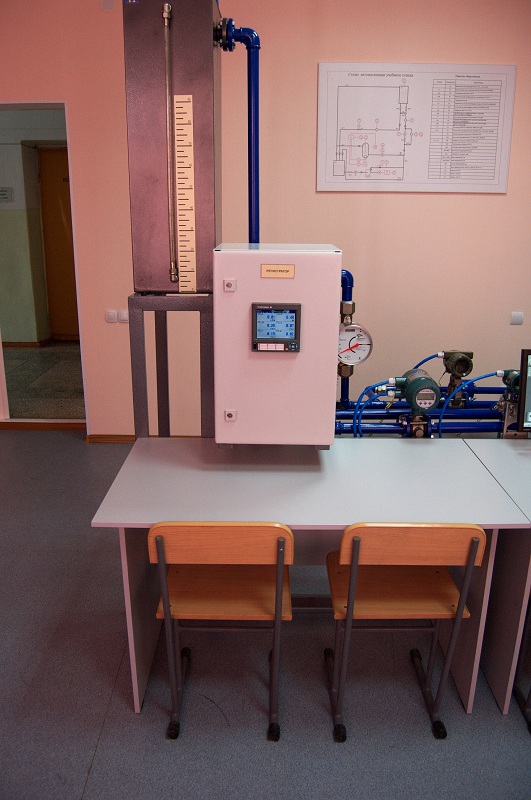

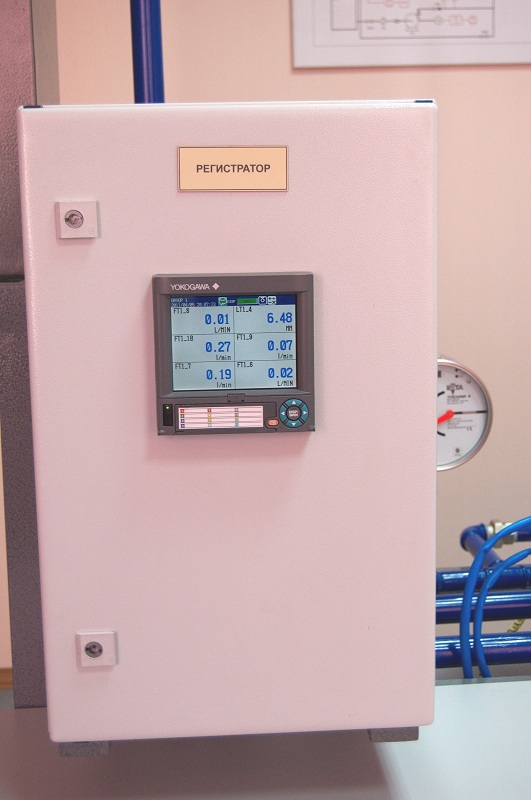

  • 16-ти канальный регистратор с ЖК-дисплеем;

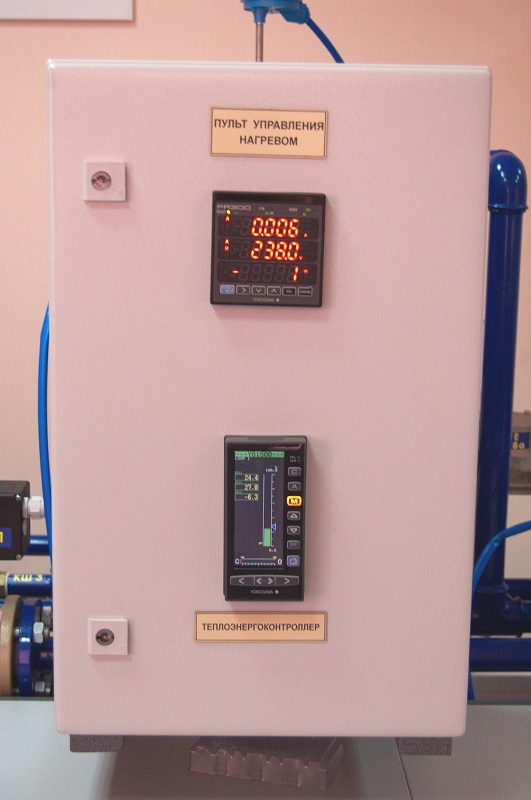

  • одноконтурный ПИД-регуляторы температуры;
  • микропроцессорные измерители параметров электроэнегии.

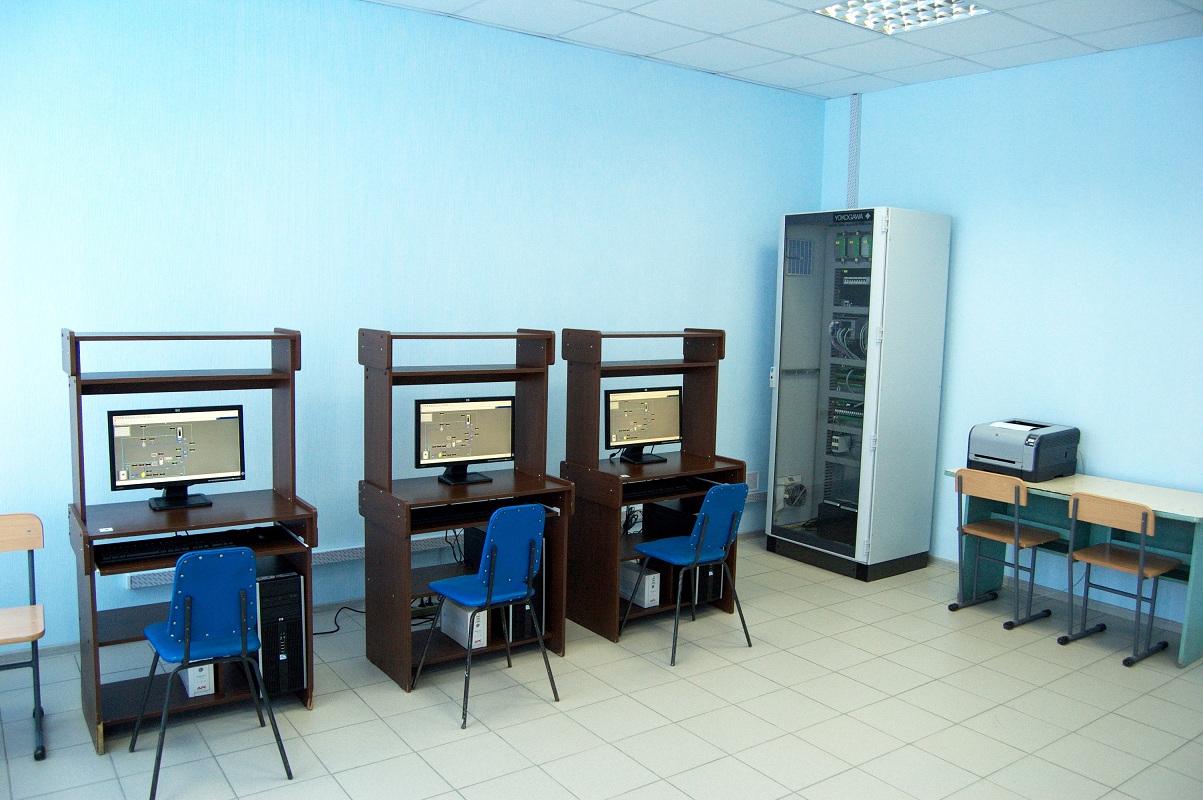

В состав РСУ входят стандартная станция управления, 3 станции оператора, инженерная станция, станция инженера КИП.

Учебный комплекс предназначен для моделирования следующих процессов:

-          перекачивания жидкости;

-          нагрева жидкости;

-          регулирования давления жидкости;

-          регулирования уровня жидкости;

-          регулирования расхода жидкости;

-          регулирования температуры жидкости.

Учебный комплекс выполняет следующие функции:

-          измерение давления жидкости;

-          измерение расхода жидкости;

-          измерение температуры жидкости;

-          измерение уровня жидкости;

-          сигнализацию уровня жидкости;

-          формирование одноконтурным контроллером управляющих воздействий для регулирования температуры жидкости;

-          формирование технологических блокировок;

-          отображение измеряемых значений технологических параметров на экране регистратора;

-          отображение измеряемых и задаваемых значений на дисплее одноконтурного контроллера;

-          отображение измеряемых значений на дисплеях измерителей мощности;

-          отображение задаваемой частоты на дисплее частотного преобразователя;

-          архивирование информации на регистраторе;

-          передачу данных от датчиков и местных приборов в РСУ;

-          конфигурирование приборов со станции инженера КИП.

Выполненные работы:

  1. Разработка технической документации.
  2. Изготовление учебного комплекса.
  3. Монтаж учебного комплекса.
  4. Разработка методических указания и программного обеспечения лабораторных работ.
  5. Наладочные работы
